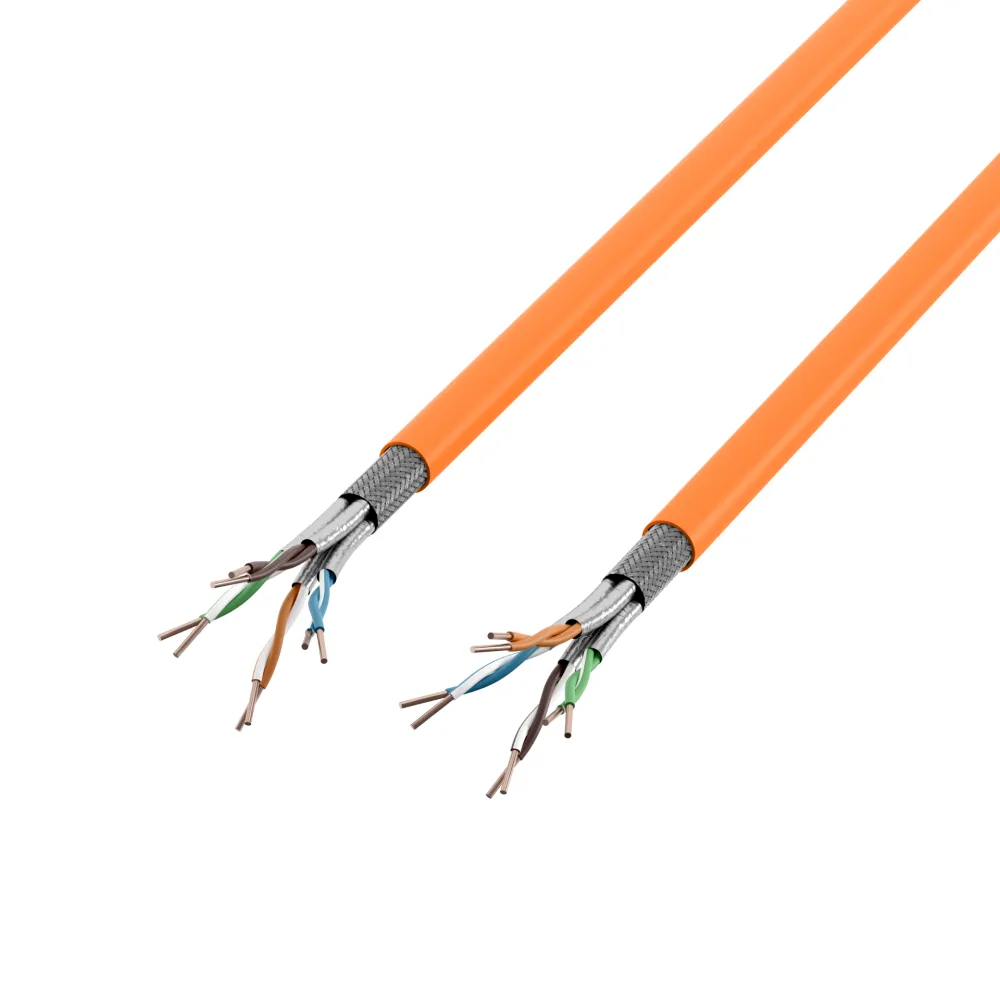

Kabel instalacyjny EFB-Elektronik INFRALAN® 99980.100-CPR skonstruowany jest do transmisji do 1000 MHz i przekracza wymagania kategorii 7 odnośnie transmisji elektrycznej. Kabel umożliwia szybkość transmisji do 10 Gb zgodnie z IEEE 802.3.
Opis produktu:
- Kabel instalacyjny - skrętka kategorii 7 S/FTP 1000 MHz
- Długość: 100m
- Ilość przewodów: 8 (4 pary)
- Typ: simplex
- Średnica zewnętrzna: 7,3 mm
- Waga miedzi w kablu: 26 kg/km
- Waga kabla: 54 kg/km
- Maks. siła pociągowa: 110N
- Obciążenie pożarowe: 590 MJ/km
- Kolor osłony zewnętrznej: pomarańczowy RAL 2003
Parametry techniczne:
- Kategoria kabla: 7
- Rodzaj ekranowania: S/FTP
- Obsługa zasilania PoE: tak, PoE+
- Promień gięcia w czasie instalacji (dynamiczny): 8 x średnica zewnętrzna kabla (OD)
- Promień gięcia po instalacji (statyczny): 4 x średnica zewnętrzna kabla (OD)
- Kategoria pojedynczych przewodów: kl.1 pojedynczy drut
- Materiał pojedynczych przewodów: 100% miedź
- Rozmiar AWG pojedynczych przewodów: 23
- Średnica pojedynczych przewodów: 0,56 mm
- Nominalne pole w przekroju pojedynczego przewodu: 0,26 mm²
- Konstrukcja ekranowania pojedynczych przwodów: pleciona
- Budowa rdzenia kabla: splot 4 par pojedynczych przewodów
- Ekranowanie wewnętrzne rdzenia kabla: folia
- Izolacja rdzenia kabla: pianka izolacyjna PE
- Identyfikowanie przewodów w rdzeniu kabla: po kolorze
- Powłoka zewnętrzna kabla: FRNC
- Temperatura pracy: 0 – 50 °C
- Temperatura podczas instalacji: -20 – 60 °C
- Wartość właściwości okablowania miedzianego NVP (Nominal Velocity of Propagation): 79%
- Opór pętli: 154 Ohm/km
- Asymetria rezystancji żył: ≤ 2 %
- Rezystancja izolacji przy 500V: ≥ 2000 MOhm/km
- Napięcie testowe prądu stałego DC, 1 min.: 1000 V
- Pojemność wzajemna: nom. 43 nF/km
- Impedancja: 100 ± 5 Ohm
- Opóźnienie czasu propagacji: ≤ 12 ns/100m
- Impedancja przejściowa przy 1MHz: 12 mOhm/m
- Impedancja przejściowa przy 10MHz: 10 mOhm/m
- Impedancja przejściowa przy 30MHz: 30 mOhm/m
- Typ tłumienności sprzężenia: typ 2
- Tłumienność sprzężenia: 80 dB
Normy i standardy:
- Klasyfikacja CPR względem normy EN 50575: Eca
- Niepalność: tak, zgodnie z EN 60332-1
- Bezhalogenowość: tak, zgodnie z EN 60754-1/2
- Bezdymność: tak, zgodnie z EN 61034
- Standardy okablowania: ISO/IEC 11801; EN 50173-1; EN 50288
- Norma zharmonizowana: EN 50575
- Standardy transmisji: IEEE 802.3 10Mb do 10Gb
- Normy kabla: IEC 61156-5; EN 50288-4-1
- Klasyfikacja według normy EN 50174-2: D
EFB-Elektronik GmbH to wiodący producent i dostawca profesjonalnych technologii sieciowych i rozwiązań systemów przemysłowych działający od 1988 roku. Oferta firmy obejmuje okablowanie strukturalne miedziane i światłowodowe z certyfikowanymi produktami wysokiej klasy stosowanymi w takich segmentach rynku jak: telekomunikacja, informatyka, alarmy i zabezpieczenia, datacenter, elektryka, elektronika, instalacje przemysłowe.
